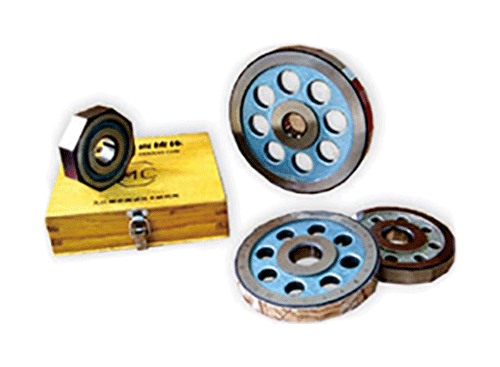

多面棱體

金屬多面棱體是一種高精度標準器具，它主要用于檢定光學分度頭.分度臺.測角儀等圓分度儀器的分度誤差，在高精度的機械加工或測量中也可以作為角度的定位基準。它分為偶數面和奇數面兩種，前者的工作角為整度數，他用于檢定圓分度器具軸系的大周期誤差，還可以進行對徑測量，而后者的工件角為非整度數，它可綜合檢定圓分度器具軸系的大周期誤差和測微器的小周期誤差，能較正確地確定圓分度器具的不確定度。

多面棱體是以各相鄰工作面法線間的夾角為等值測量角，并具有準確角度量值的正多邊形的角度標準器具。棱體與自準直儀（準直儀或光電自準直儀）配合，用來檢定圓分度儀器的分度誤差。在機械加工和精密測量中常用于角度分度或定位。而且金屬材料制造的多面棱體經過淬火加低溫回火后具有較高的硬度、均勻的組織、良好的耐磨性、高的接觸疲勞性能。

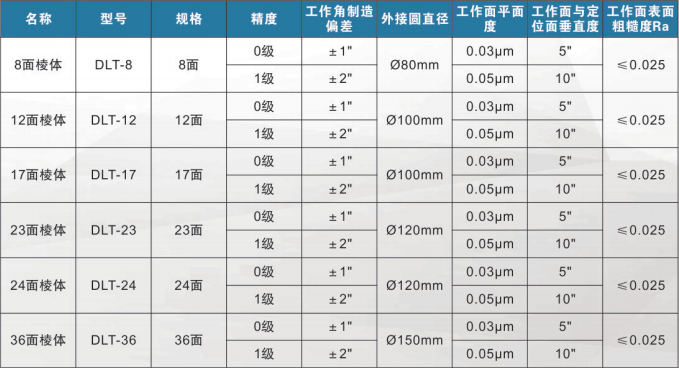

棱體厚度： 17mm

回轉中心孔徑： φ25mm

材 料： GCr15

硬 度： HRC62—65

工作面平面度： 0級：0.03um；1級：0.05um；2級：0.1um

工作面對基準面的垂直度： 0級：5″；1級：10″；2級：20″

工作面表面粗糙度： Ra≤0.025um

上表面與基準面平行度： 2um

工作角偏差： 0級：±1″ 1級：±2″ 2級：±5″

工作角測量不確定度： 0級：0.2″ 1級：0.5″ 2級：1.0″

工作面有效工作面積： S≥φ15mm的圓面積

工作角的理論角值：

1.正8面棱體：相鄰兩工作角的理論角值為45°

2.正9面棱體：相鄰兩工作角的理論角值為40°

3.正12面棱體：相鄰兩工作角的理論角值為30°

4.正16面棱體：相鄰兩工作角的理論角值為22.5°

5.正24面棱體：相鄰兩工作角的理論角值為15°

6.正36面棱體：相鄰兩工作角的理論角值為10°

多面棱體使用的注意事項

多面棱體一般要與自準直儀配合使用。以自準直儀的光軸模擬工作面的中心法線。由于棱體存在著工作面平面度誤差和工作面與定位面的垂直度誤差，為了保證精度，在使用棱體時，請注意以下幾方面的安裝調整。

1. 多面棱體的回轉中心應與被測裝置的回轉中心盡可能重合，高精度檢測時應小于0.02mm。

2. 自準直儀的光軸應垂直于被測裝置的回轉的軸線，并應盡量通過回轉軸線。

3. 自準直儀視場中的刻度方向（即敏感方向）應垂直于被測裝置的回轉軸線。

多面棱體保養維護

1. 使用多面棱體前，用航空清洗劑將棱體工作面上油污清除，然后用干凈的稠布或麂皮擦干凈。

2. 使用多面棱體過程中，應戴汗布手套，輕拿輕放，避免手接觸工作面。

3. 清洗多面棱體禁止使用酒精等有機溶劑，因其會吸附空氣中水分，腐蝕多面棱體工作面。

4. 多面棱體應在干燥、清潔的環境中使用。

5. 使用多面棱體后應及時清洗擦凈，放入干燥器內或油封存放在干燥處妥善保管，切勿碰撞、劃傷及銹蝕。

6. 多面棱體在運輸時，必須保證不受碰傷、雨淋、無腐蝕性物品及有害氣體的侵蝕。
