角振動臺
一、概述

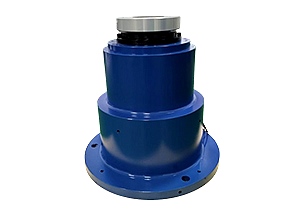

單軸角振動轉臺由機械臺體、測控系統兩大部分組成，采用立式結構形式和精密機械軸系，具有位置、振動功能，用于慣性系統的振動測試和標定。
二、系統配置
1、設備名稱：單軸角振動臺
2、設備型號：T1G200CF-1M
3、數量：壹臺
4、技術指標：
4.1 主要技術指標:
指標類別 | 指標名稱 | 指標 | |
負載要求 | 負載重量適應 | ||
臺面材質 | 鋁合金 | ||
臺面直徑 | 圓盤式Φ200 | ||
臺面平面度 | 0.02mm | ||
軸線回轉精度 | ±3″ | ||
分辨率 | 0.36″ | ||
最大角振動頻率 | 200Hz | ||
最大角加速度 | 12000°/s2 | ||
波形失真度 | ≤5% | ||
負載 | 10KG | ||
被測產品空間尺寸 | φ100 | ||
端面跳動 | 0.02mm | ||
外形尺寸 | 待定 | ||
RS422 | 最高傳輸速率 | ≮115.2Kbps | |
接口 | 溫度 | 20℃±5℃ | |
使用環境要求 | 環境濕度 | 20％～80%RH | |
有安全范圍設置功能，具有軟件和硬件兩級安全保護措施，可以對轉臺的位置和速度進行保護，轉臺具有超速保護功能、過流保護及緊急斷電保護功能。 | |||
安全性要求 | MTBF | >1000h | |
質量和可靠性要求 | 單次連續運行時間 | ≮12h | |
數據接收錯誤的概率 | <10-6 | ||
使用壽命 | >15年 | ||
對外界的電磁干擾 | 內框被測件安裝中心位置小于1高斯，對慣組測試不產生干擾 | ||
維修性要求 | 設備設計過程中考慮可測試性和可維修性，保證出現故障后能及時修復 | ||
地基有效尺寸 | |||
