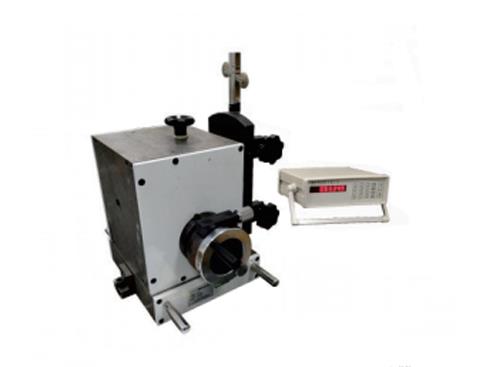

一、概述：R75型精密數顯分度臺由機械臺體、尾座和測量電箱三部分組成。機械臺體由精密軸系和蝸輪蝸桿驅動機構組成，可以立臥兩種方式安裝使用。

R75型精密數顯分度臺是一種高精度轉角測量?jī)x器，也可作為精密分度加工的分度附件。

R75型精密數顯分度臺采用圓感應同步器測角系統進行精密角度測量，測量數據在測量機箱面板上顯示。測量機箱采用八位顯示器，其高位為狀態指示符或指令輸入功能符，以七位顯示角度數據或指令輸入鍵提示符。角度數碼顯示以度、分、秒為單位，低位為0.1角秒。測量機箱可通過面板鍵盤進行參數設置。

測量機箱與機械臺體通過電纜連接，連接感應同步器的測量信號。測量機箱通過RS-232串口連接計算機，可實時采集測量角位置數據。

數顯分度臺是一種精密度非常高的角度測量?jī)x器，也可作為精密分度加工的分度裝置。

由于儀器分度精度高，通常用于計量檢測部門高精度角度測量，也用于精密加速度計精度檢測。

技術參數:

測量范圍: 0-360°

度盤分度值: 1°

測量精度:1″ (FHT12)、2" (FD07 )

測量分辨率: 0.1或0.00001°

中心高: 160mm

主軸孔:莫氏4#

二、主要技術指標

主軸大均勻載荷：不小于45 kg；

轉角范圍：連續

軸傾角回轉誤差：≤±2″

角位置分辨率： 0. 1″

角位置測量精度： ±3″

角位置測量重復性：±1″

通訊接口： RS232 波特率：115.2kbps

使用環境條件：環境溫度：20℃±8℃

臺體接地電阻：≤2Ω

三、機械臺體的使用

多齒分度臺機械臺體精密機械軸系采用一對精密角接觸球軸承支撐，并施加適當預緊力，以保證該軸在軸向和徑向精確定位，保證軸系的剛度和回轉精度。軸系上同軸安裝感應同步器作為測角元件。

3.1驅動機構

分度臺精密角度定位時需要對軸系進行微動驅動，此時角速率很慢，但轉位時又需要轉動速率相對較快。因此分度臺軸的驅動設置了粗調和微調驅動。

R75型精密數顯分度臺的粗調和微調由兩級渦輪蝸桿機構來實現。

分度臺的回轉軸設置有兩極蝸輪蝸桿驅動機構。驅動手輪分為粗調手輪和微調手輪。

精密數顯分度臺

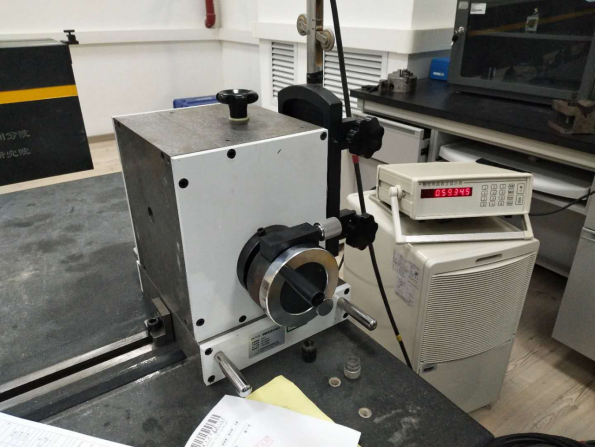

圖3 轉臺驅動手輪

當需要進行角度位置調整時，切換手輪逆時針旋轉，松開微調蝸桿，此時轉動粗調手輪，使軸轉動到需要的角度位置附近，順時針轉動切換手輪，鎖緊微調蝸桿機構，再轉動微調手輪驅動方位軸或俯仰軸精確轉動到需要的角度位置。

3.2鎖緊裝置

R75型精密數顯分度臺上安裝了機械鎖緊裝置，轉臺轉動到指定位置時，轉動鎖緊手輪，可鎖定軸系，此時軸系不能自由轉動。

注意: 1.鎖緊裝置用于軸系的鎖緊，鎖緊時不可強力鎖緊，否則可能會影響定位精度，也會使鎖緊裝置損壞。2.在鎖緊狀態下，不可強行轉動驅動手輪。

四、測量機箱的使用

4.1 機箱面板

機箱前面板采用鋁板噴塑印字。面板配套薄膜鍵盤采用4×5陣列16個小按鍵加2個大按鍵結構，用于選擇操作功能和操作數據。

精密數顯分度臺

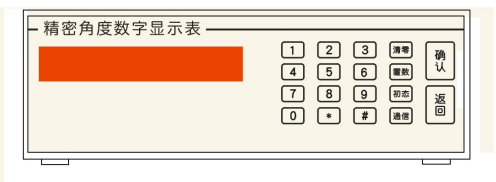

圖4 機箱面板

4.２開機

連接好機箱與分度臺的通訊電纜，打開測量機箱電源開關，角度顯示器顯示當前相對角度位置。

數顯表的角度顯示方式：000°00′00″

預熱10分鐘左右后, 數顯表顯示和輸出的角度數據即可穩定。

4.3數顯表鍵盤操作

四個鍵盤操作功能，清零、置數、初態、通信

清零操作，按動“清零”鍵，LED顯示A.-CLEAR，其中CLEAR閃爍，再按動“確認”鍵，當前角位置值就設置為零。

置數操作，按動“置數”鍵，鎖定當前角度值從高位開始閃爍，按動數字鍵依次輸入數據，再按動“確認”鍵，就將當前顯示的數據設置位角位置值。

初態操作，按動“初態”鍵，LED顯示A.-I.STATE，其中I.STATE閃爍，再按動“確認”鍵，當前角位置值就設置為感應同步器當前周期的位置值。

通信操作，按動“通信”鍵，LED閃爍顯示CTR LAn或CTR LCA，再按動“確認”鍵，則切換這兩個狀態。在LAn狀態，串口定時輸出角位置數據，在LCA狀態，串口實時輸出按鍵編碼。

在以上功能按鍵操作過程中，如按動“返回”鍵則退出操作。
